Identifier une pièce d’ascenseur EDEL avant de commander

La moitié des demandes de devis arrivent sans la référence de la pièce. Voici où la chercher, et ce qu’il faut relever quand elle est illisible.

Lecture 6 min · KMY Ascenseurs, distributeur EDEL en Algérie

La référence EDEL, et le code imprimé sur la pièce

Il faut distinguer deux numéros, et c’est la source de la plupart des malentendus.

Le premier est la référence commerciale, de la forme EDEL-2105. C’est celle du catalogue : elle identifie un article vendable. C’est elle qu’il faut citer dans une demande de devis.

Le second est le code imprimé sur la pièce elle-même, généralement à cinq chiffres — 64276, 64278, 64350. C’est la désignation technique du constructeur, celle qu’on retrouve dans les manuels d’installation. Elle est sérigraphiée sur le circuit imprimé, souvent près d’un bord.

Les deux coexistent. La carte base de la manœuvre K2 porte 64278 sur son circuit, et se commande sous la référence EDEL-12144. Donner l’un ou l’autre suffit ; donner les deux évite toute ambiguïté.

Où regarder, selon la pièce

Une photographie nette vaut mieux qu’une transcription : un 6 et un 8 se confondent vite sur une sérigraphie usée par vingt ans de poussière.

• Carte électronique — le code est sérigraphié sur le circuit, en blanc sur fond vert ou bleu. Photographier la carte entière, pas seulement le code : l’implantation des connecteurs permet de lever un doute entre deux versions.
• Bouton — la référence n’est presque jamais sur le bouton. Ce qui l’identifie, c’est le diamètre de perçage, la finition, la couleur d’éclairage et le pictogramme. Voir l’article consacré aux boutons.

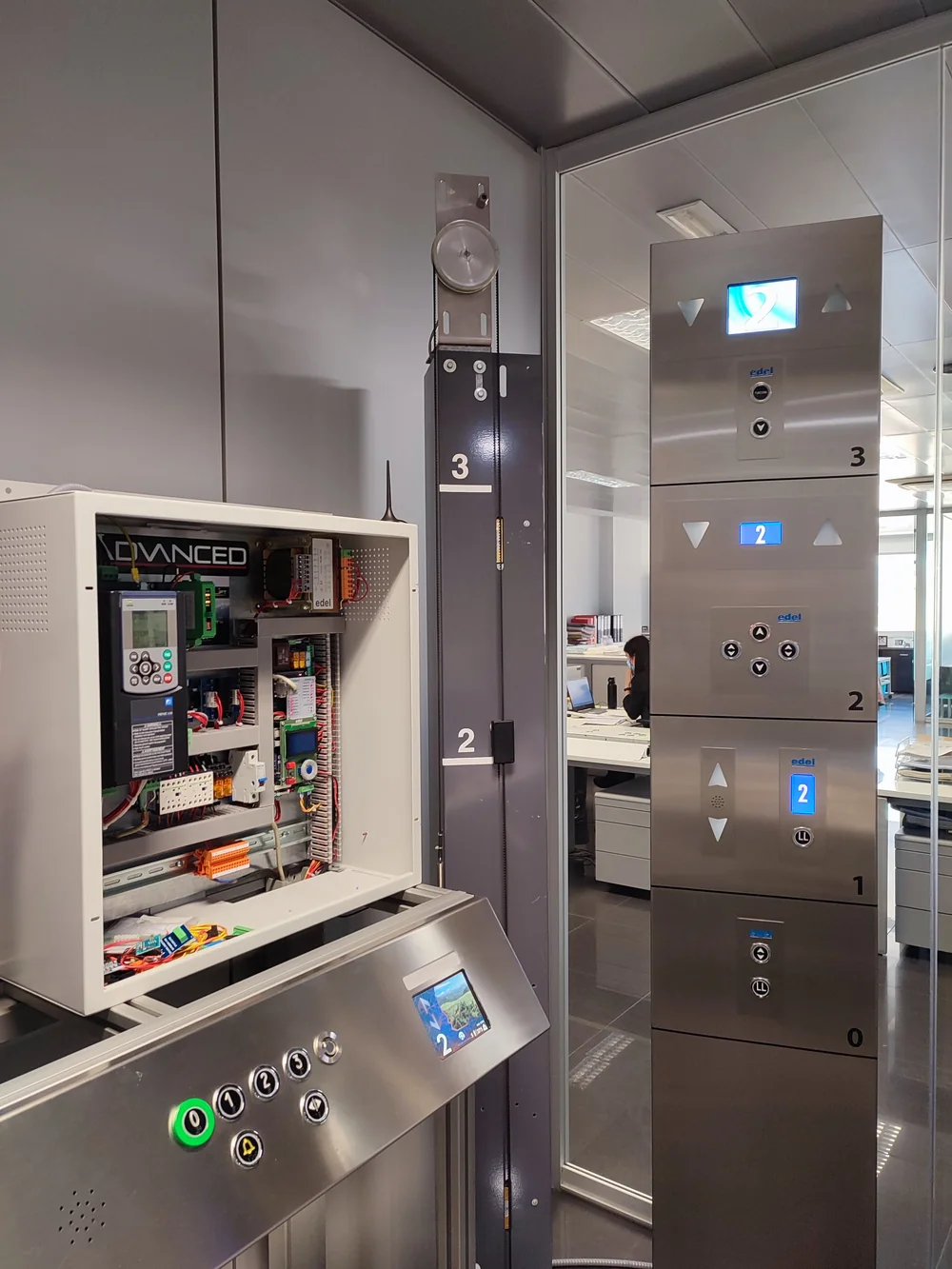

• Manœuvre complète — l’étiquette est collée à l’intérieur de la porte de l’armoire. Elle porte le type (K2), la technologie, l’intensité en ampères et la tension.
• Moteur et variateur — la plaque signalétique du moteur donne tension, intensité et puissance. Ce sont les trois valeurs qui déterminent quelle manœuvre convient.

Quand la pièce est illisible

Cela arrive — carte brûlée, étiquette arrachée, bouton repeint. Dans ce cas, l’identification se fait par l’appareil plutôt que par la pièce. Relevez :

• la marque et le modèle de l’ascenseur, et son année de mise en service si elle est connue ;
• le nombre de niveaux desservis — il détermine directement la carte de boutons, déclinée par tranches de 2-3, 4-5, 6-7 et 8-9 niveaux ;
• la technologie : électrique à deux vitesses, électrique à variation de fréquence, gearless, ou hydraulique ;
• la tension d’alimentation : 230 V ou 400 V ;
• et une photo d’ensemble de l’armoire de manœuvre, porte ouverte.

Ce qu’il faut joindre à la demande

Une demande complète tient en quatre lignes : la référence ou les photos, la marque et le modèle de l’appareil, la quantité, et votre wilaya. Cette dernière n’est pas une formalité : elle conditionne le délai et le mode de livraison.

Le formulaire de devis du site reprend exactement ces champs et génère un message WhatsApp prérempli.
